SHDCシリーズ(油圧 4本柱2段式)

SHDCシリーズ(油圧 4本柱2段式)
成形
  • 食品容器
  • 包装・梱包用資材
裁断
  • 自動車
  • ゴム・パッキン
  • 包装・梱包用資材
  • 食品容器
  • 高機能フィルム
  • 不織布・フィルター
  • 紙・ステッカー
  • スーパー繊維・アパレル
  • 医療

製品画像

  • SHDCシリーズ 外観
  • SHDCシリーズ 外観
  • SHDCシリーズ 片面テーブル付画像(背景色なし)
  • SHDCシリーズ 片面テーブル付画像(背景色あり)
  • SHDCシリーズ 両面テーブル付画像(背景色なし)
  • SHDCシリーズ 両面テーブル付画像(背景色あり)

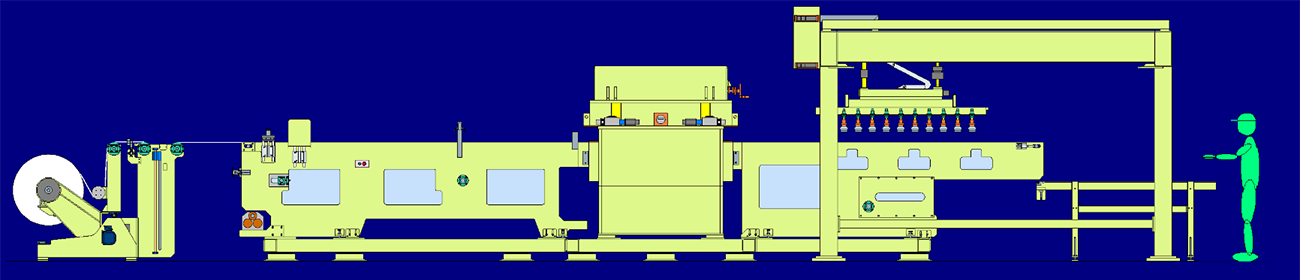

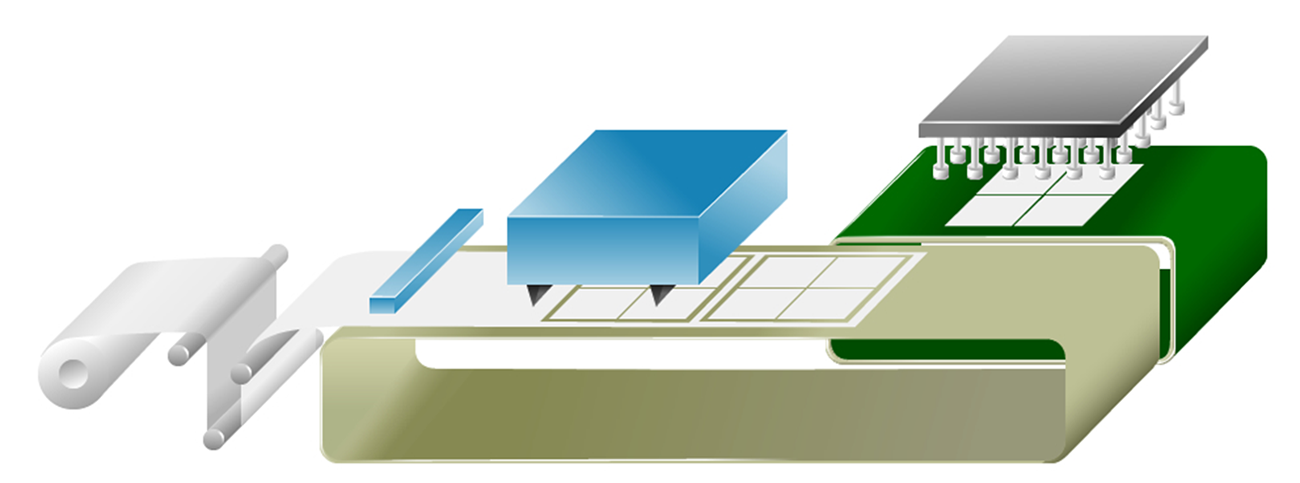

システム例

SHDC システム例 SHDC システム例

使用例

  • テレビ
  • タブレット
  • 帽子
  • 工業用ゴム・パッキン(ゴム)
  • 工業用ゴム・パッキン(パッキン)
  • コンクリート
  • ステッカー
  • 美容用パック
  • 熱さまシート
  • ジグソーパズル
  • 中敷き
  • 半紙
  • 絨毯
  • Tシャツ
  • 手袋

製品動画

SHDCシリーズ 片面テーブル
SHDCシリーズ 両面テーブル
ロール原反送り+移載装置
フィルム裁断+パット集積
フィルムロール2本掛け同時裁断
当て板跳ね上げ式

主な仕様

TOKOはお客様のニーズに合った機械寸法が選べます。

MIN600mm~MAX3500mm
奥行き
MIN600mm~MAX3500mm

※100mm刻みで製作できます。

テーブル移動式となります。(材料・型をテーブルに置き裁断する)

TON数

  • 50TON
  • 75TON
  • 100TON
  • 120TON
  • 150TON
  • 200TON
  • 250TON
  • 300TON

から選べます。

裁断方法

TOKOはLS(リミット抜き)PS(圧力抜き)を採用しております。
LS抜きとは下限のリミット調整することにより抜き高さが簡単に設定できます。
PS抜きとは機械本体にある正直台(4点)に圧盤を当てメカ的なエンドで裁断する為、抜き精度が一定になります。

オプション

  • ロール原反送り装置
  • 裁断後の製品移載装置
  • 材料供給装置
  • マット移動装置(当板が1Shot毎移動します)
  • 電動正直台(0.01mm設定で記憶できるダンパー装置)
  • CCDカメラ アライメント装置
  • 各種前後ライン
  • ユーザー設備のインライン対応可能

お問い合わせ

ご要望に応じてお打ち合わせにも参りますので、お気軽にお問い合わせ下さい。
